El diseño de un sistema de conminución de alta eficiencia para la producción de arena y grava requiere una sincronización cinemática y de masa rigurosa entre las etapas de reducción primaria, secundaria y terciaria. Cuando se selecciona una trituradora de roca para la producción de arena y grava, el objetivo de la arquitectura del circuito no solo es reducir el tamaño del todo-venante (ROM), sino controlar de manera estricta la curva granulométrica y el índice de forma (cubicidad) de los agregados terminales. Una gestión inadecuada de las cargas circulantes genera ineficiencias energéticas críticas y acelera el desgaste de los blindajes mecánicos.
Configuración del circuito primario y secundario: Estabilización de la carga masiva

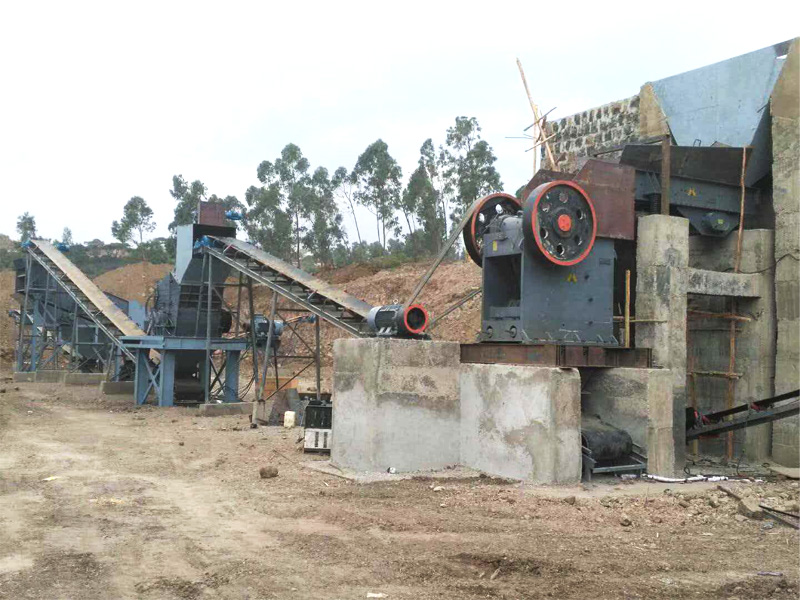

La primera fase del diseño estructural maneja la recepción de grandes bloques de roca de alta resistencia y abrasividad. Para mitigar las fuerzas de impacto destructivas en los componentes excéntricos, es imperativo implementar una unidad primaria de mandíbula con cinemática optimizada que garantice una descarga constante hacia las etapas posteriores.
La trituradora de mandíbula de tipo europeo PEW860 constituye el núcleo del módulo primario. Diseñada con una cavidad de trituración profunda en forma de V, esta máquina procesa bloques con un tamaño máximo de alimentación de 720 mm. Operando con una potencia instalada de 110 kW, el modelo PEW860 genera una capacidad de procesamiento de entre 150 t/h y 410 t/h. Su función principal es suministrar un flujo intermedio homogéneo, reduciendo la variabilidad del tonelaje horario.
El material triturado primario se transfiere directamente al módulo secundario, donde la trituradora de cono hidráulica multicilindro HPT300 asume la reducción intermedia. Con una apertura máxima de admisión de 220 mm, una capacidad volumétrica de 110 t/h a 440 t/h y un motor de alta densidad de potencia de 220 kW, la HPT300 emplea el principio de trituración interparticular. Este mecanismo de compresión en capa delgada expone las rocas a esfuerzos tangenciales repetidos, lo que induce microfisuras en la matriz del agregado y optimiza su aptitud para la etapa final de dosificación de arena.
| Etapa del Circuito | Modelo de Equipo | Tamaño Máximo de Alimentación (mm) | Capacidad Nominal (t/h) | Potencia del Motor (kW) | Mecanismo de Ruptura Predominante |
|---|---|---|---|---|---|
| Primaria | PEW860 | 720 | 150 – 410 | 110 | Compresión directa por mandíbula oscilante |
| Secundaria | HPT300 | 220 | 110 – 440 | 220 | Trituración interparticular de alta presión |
| Terciaria (Arena/Forma) | VSI6X1150 | 50 (Alimentación central) | 334 – 544 | 2 x 250 | Impacto cinético a alta velocidad (Roca-Roca) |
Etapa terciaria de alta velocidad: Modelado cúbico y fabricación de arena
Para cumplir con los estándares internacionales de calidad de agregados para concreto de alta resistencia, las fracciones de grava deben carecer de partículas aciculares o lajeadas. Asimismo, la arena manufacturada requiere un módulo de finura controlado sin exceso de finos ultra-pequeños no comerciales.
El procesamiento terminal se encomienda a la máquina de fabricación de arena VSI6X1150 (Impactador de Eje Vertical). Esta unidad opera bajo un esquema avanzado de alimentación en cascada que permite combinar la entrada de caída libre perimetral con la inyección central directa al rotor de alta velocidad. Impulsada por un sistema de doble motor de 250 kW (potencia total de 500 kW), la VSI6X1150 acelera las partículas mediante fuerza centrífuga, proyectándolas hacia la cámara de trituración donde impactan contra un yunque de roca estático (configuración ‘rock-on-rock’).
Este impacto cinético a velocidades que superan los 60 m/s rectifica las aristas de los fragmentos, eliminando los planos de debilidad estructural. El resultado es un producto final con un índice de cubicidad óptimo y una distribución controlada de arena fina y grava comercial.
Sistemas de clasificación y la física de los lazos de retorno cerrado
La consistencia de la curva de gradación depende por completo de la eficiencia del módulo de cribado vibratorio colocado aguas abajo de la VSI6X1150. La selección de las aberturas de las mallas y la inclinación del cribe regulan de forma matemática la masa que califica como producto terminado y el volumen que debe reintroducirse al lazo secundario/terciario.
El establecimiento de una tasa de carga circulante óptima (típicamente entre el 150% y el 250% del flujo fresco de alimentación) estabiliza la densidad de carga dentro de las cámaras de trituración. Al operar en circuito cerrado, el retorno continuo de partículas sobredimensionadas actúa como un regulador granulométrico: satura los espacios vacíos en la cavidad de la trituradora de cono y optimiza el rozamiento interno en la unidad VSI. Esto evita la sobre-trituración del material blando y maximiza el rendimiento del tamiz, impidiendo el paso no deseado de fracciones fuera de especificación a las tolvas de almacenamiento final.
Evaluación técnica del estado operacional del circuito
Para asegurar que los balances de masa nominales coincidan con los rendimientos reales en su planta de agregados, es vital realizar auditorías de flujo periódicas. ¿Cuál es el porcentaje de humedad relativa del material que ingresa a sus cribas vibratorias de alta frecuencia? Háganos llegar los coeficientes de abrasividad de su roca y el perfil granulométrico deseado por sus clientes para configurar un modelo de simulación de circuitos que minimice sus costos de operación y maximice la vida útil de sus componentes de desgaste.
Preguntas frecuentes sobre la configuración de plantas de agregados
- ¿Por qué se prefiere un sistema de doble motor en la unidad VSI6X1150?
- La configuración de doble motor (2×250 kW) en la VSI6X1150 proporciona una distribución equilibrada del par torsional sobre el eje de transmisión central. Esto reduce el estrés mecánico en los rodamientos pesados, garantiza la estabilidad operacional durante fluctuaciones de carga severas y permite alcanzar las velocidades periféricas críticas necesarias para la fragmentación efectiva de rocas duras.
- ¿Cómo afecta el sistema de alimentación en cascada al consumo de energía?
- La alimentación en cascada de la serie VSI6X optimiza la eficiencia energética al permitir que una porción del material eluda el rotor central e ingrese directamente a la cámara de trituración por gravedad. Este flujo secundario absorbe la energía cinética de las rocas lanzadas por el rotor, aumentando la tasa de colisión interparticular y el tonelaje total procesado sin demandar potencia eléctrica adicional.
- ¿Qué papel cumple la trituradora HPT300 en la reducción del desgaste de la unidad VSI?
- La trituradora de cono HPT300 reduce el tamaño del material por debajo de los límites críticos requeridos por la VSI6X1150 y pre-acondiciona la roca mediante microfracturas estructurales. Al entregar un producto con una granulometría fina y uniforme, el impactador de eje vertical trabaja con menor esfuerzo de cizallamiento, reduciendo significativamente la tasa de desgaste de las placas de impacto del rotor.
