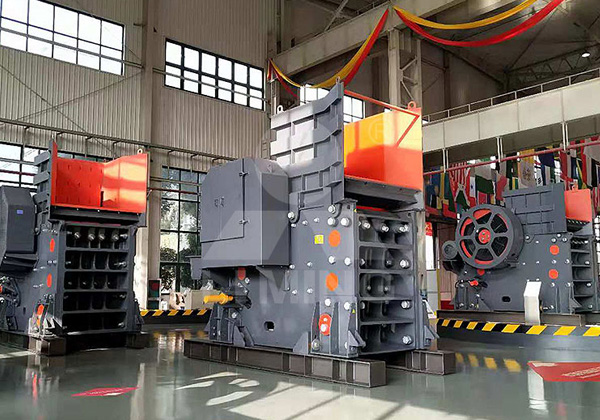

La trituradora de mandíbula es una máquina de trituración esencial en la industria minera y de construcción, utilizada para reducir el tamaño de los materiales rocosos y minerales. Su diseño y especificaciones son fundamentales para su rendimiento y eficiencia. A continuación, se detalla su diseño y características clave:
1. Diseño General:
La trituradora de mandíbula consta de dos placas de mandíbula, una fija y una móvil. La placa fija está unida a la estructura del equipo, mientras que la placa móvil está montada sobre un eje excéntrico que permite su movimiento. Este movimiento alternante de la mandíbula móvil hacia la mandíbula fija genera una acción de trituración que reduce el tamaño del material alimentado.
2. Principio de Funcionamiento:
El principio de funcionamiento de la trituradora de mandíbula se basa en la compresión del material entre las dos placas de mandíbula. La mandíbula móvil se mueve hacia adelante y hacia atrás, comprimiendo el material contra la mandíbula fija. Esta acción de compresión y liberación rompe el material en fragmentos más pequeños. El tamaño de salida del material se controla mediante el ajuste de la apertura entre las placas de mandíbula.
3. Especificaciones Técnicas:
- Capacidad de Producción: La capacidad de producción de una trituradora de mandíbula puede variar según el modelo, pero en general, se encuentra en el rango de 10 a 800 toneladas por hora. Esta capacidad depende del tamaño de la boca de entrada y del tamaño del material a triturar.
- Tamaño de Entrada (Boca de Entrada): El tamaño de la boca de entrada es una de las especificaciones más importantes. Comúnmente, se mide en milímetros y puede variar desde 150 x 250 mm hasta 1600 x 2100 mm. El tamaño de entrada determina el tamaño máximo del material que puede ser alimentado en la trituradora.
- Tamaño de Salida: El tamaño del material triturado se puede ajustar mediante la regulación de la apertura de descarga. Los tamaños de salida típicos oscilan entre 40 mm y 300 mm, dependiendo de la configuración de la máquina y las necesidades del proceso.
- Eje Excéntrico: El eje excéntrico es el componente que transmite el movimiento a la mandíbula móvil. Su diámetro y diseño están optimizados para soportar las fuerzas de trituración y asegurar un funcionamiento suave y eficiente.
- Motor: Las trituradoras de mandíbula generalmente están equipadas con motores eléctricos o diesel. La potencia del motor varía según el tamaño y la capacidad de la máquina, pero suele estar en el rango de 15 a 400 kW.
- Material de Construcción: Las placas de mandíbula suelen estar hechas de acero de alta calidad con revestimientos de acero manganeso para resistir el desgaste y prolongar la vida útil del equipo. Además, la estructura de la trituradora está construida con acero soldado o fundido para garantizar su durabilidad y robustez.
- Sistema de Lubricación: Un sistema de lubricación adecuado es crucial para mantener el funcionamiento suave de los componentes móviles y reducir el desgaste. Las trituradoras de mandíbula pueden estar equipadas con sistemas de lubricación manuales o automáticos.
4. Aplicaciones:
Las trituradoras de mandíbula se utilizan en una variedad de aplicaciones, incluyendo la minería, la construcción de carreteras, el reciclaje de residuos de construcción y demolición, y la producción de agregados. Son ideales para triturar materiales duros y abrasivos como granito, basaltos y minerales metálicos.
5. Ventajas y Desventajas:
Las ventajas de las trituradoras de mandíbula incluyen su capacidad para manejar una amplia gama de tamaños de materiales, su robustez y su simplicidad de diseño. Sin embargo, pueden tener limitaciones en cuanto a la capacidad de producción y el tamaño máximo de salida en comparación con otros tipos de trituradoras.
En resumen, la trituradora de mandíbula es una herramienta versátil y efectiva para la reducción de tamaño de materiales en diversas industrias. Su diseño robusto y sus especificaciones técnicas permiten una operación eficiente y duradera en condiciones exigentes.
